485温控操作面板（配合控制器使用）

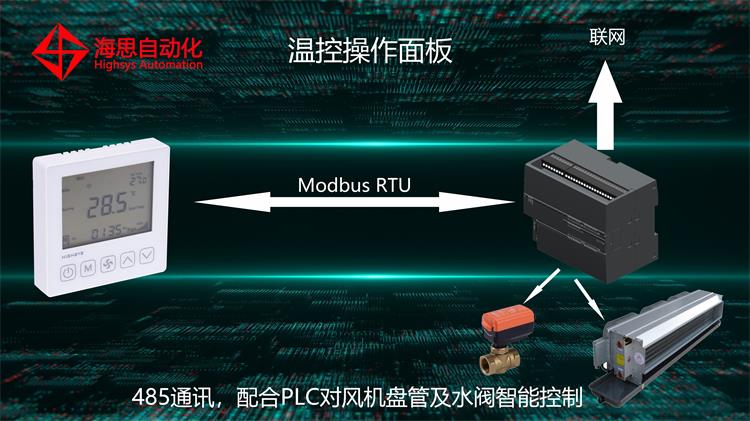

iTC100P型液晶房间温控操作面板，采用大屏幕数显控制技术，以ARM处理器为核心，宽视角大屏幕液晶显示，触摸式按键操作。RS485通信接口，通信协议为Modbus RTU协议，配合第三方控制器（RTU）实现对风机、的高、中、低三速以及水阀的开/关控制。

主要功能

1、通讯接口：RS485，通讯协议：Modbus RTU协议

2、宽视角液晶大屏幕显示，中、英文屏可选；

3、操作面板可显示工作模式、设定温度、室内温度、运行状态、防冻、风速、时钟、水阀开/关、通讯状态；

4、为第三方控制器提供操作指令及状态显示；

5、键盘锁功能。通过远程指令，可设定温控器键盘开放、半锁、全锁功能；

6、四时段定时控制功能，参数可设定，节能效果更好；

7、风机高、中、低三速运行时间统计，以及水阀开/关时间统计，为系统能耗计量提供可靠数据支撑；

8、支持2、4管制水系统，2、3线制电动开/关水阀；

9、白色背光面板，亮度可调节；

10、低温保护功能;

11、支持红外遥控功能（可选配）；

12、冷、暖两用；

13、适用风机盘管、地暖；

14、标准86盒安装，免拆式支架，保障温控器出厂品质。

技术参数

安装与使用

iTC100P型液晶房间温控操作面板自身不带输出器件，是专用于配合第三方控制器对风机盘管、水阀进行智能化控制的人机操作界面。产品采用大屏幕HTN液晶屏显示，触摸式按键操作。用户可通过远程和按键二种方式进行工作模式、设定温度、键盘锁定、风速、时钟等各项功能操作，详情请参照产品说明书。

iTC100P型液晶房间温控操作面板为标准86盒安装，采用免拆式安装支架，保障整机出厂品质。

警告：必须由专业人员按产品安装说明书正确施工，非专业人员可能造成接线错误，损坏本产品。并严禁将泥浆、水渗入本产品中。
