VRV空调通讯网关 您当前的位置:首页 > 产品中心 >> 现场总线网关 >> VRV空调通讯网关


  日立VRV空调Modbus网关

(订货号:800411H)海思iGate411H型日立VRV空调专用RS232/485总线智能网关,可采集日立VRV中央空调的内部H-link总线指令,并转化为Modbus RTU协议后接入485总线系统,从而实现485总线上位机对日立VR...



功能特点 规格参数 典型应用 相关下载

(订货号:800411H)海思iGate411H型日立VRV空调专用RS232/485总线智能网关,可采集日立VRV中央空调的内部H-link总线指令,并转化为Modbus RTU协议后接入485总线系统,从而实现485总线上位机对日立VRV中央空调系统的远程自动化监控。

日立多联机集中空调系统(VRV中央空调)是国内VRV空调市场重要的品牌之一,随着楼宇自控、智能家居控制系统行业的高速发展,实现VRV中央空调系统自动化监控成为控制系统最重要的系统集成功能之一。海思创新研发、具有完全自主知识产品的iGate411H型海信日立VRV空调专用RS232/485总线智能网关,是专门针对日立多联机中央空调(VRV中央空调)集中控制研发的新型网关产品,可采集日立VRV中央空调的遥控、无线遥控器接收器和室内机基板H-link总线指令,以及室内机响应命令后的工作状态的指示,并转化为Modbus RTU协议后接入485总线系统,从而实现485总线上位机对海信日立VRV中央空调系统的远程自动化监控。

海思iGate411H型智能网关从上位机接收命令,向日立VRV空调输出控制状态信号;与室外机和主遥控器双向交流当前命令和状态信息。

海思iGate411H型日立VRV空调专用Modbus网关实时采集、存储所连接的全部连通的室内机运行状态,当接到智能家居控制系统对空调状态的查询指令时,将存储的空调状态反馈给BMS上位机;当接到上位机对空调运行控制指令时,存储控制指令并立即回复ACK给上位机,然后在空调总线空闲时将指令下放给空调机,并监控指令的执行。

海思iGate411H接口有RS-232和RS485两种外部通讯接口,当采用RS485通讯端口时,一条RS-485通讯总线上最多可接16个iGate411H空调网关(每个空调网关地址0-F),上位机与模块采用主-从查询方式通讯,iGate411H网关上行485接口为从机,不主动发送信息,只能根据上位机的查询指令反馈不同的响应。

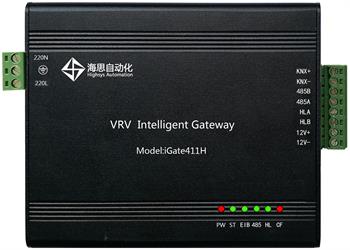

日立中央空调通讯网关

图一 VRV中央空调Modbus网关(适用于日立品牌)

一、海思iGate411H型网关对日立VRV空调系统每台室内机可实现如下控制:

A. 运转/停止设定

B. 模式设定

C. 风量设定

D. 温度设定

二、对每台室内机可实现如下监控:

A. 运行/停止状态

B. 运行模式状态

C. 风量状态

D. 温度设定值

E. 房间当前温度值

F. 故障代码(可选)

三、iGate411H海信日立VRV空调Modbus网关控制系统结构

海信日立VRV空调网关应用结构图


海思iGate411HK型日立VRV空调KNX网关
