(订货号:803150)海思LON3150IM系列LonWorks模块,亦称Lonworks控制模块,主要功能是向下完成用户智能节点设备标准信号与LonTalk协议之间的转换,向上与LON控制网络进行数据交互。从而将智能节点设备转化成真正的LonWorks节点,实现与LON控制网络无缝连接,与LON网络上的其它LON节点设备进行对等互操作。 海思在LonWorks技术应用领域与国内高端装备制造商长期进行紧密的战略合作,对提升民族工业技术升级换代作出了自己的贡献。同时,也深深地感到因LonWorks技术的先进性与高门槛,严重阻碍了国内OEM厂商参与高端装备市场竞争的实力。海思技术团队经过深入研究、凝聚共识,向国内、外市场推出了LON3150IM系列通用型LonWorks模块,用于Lonworks总线通信控制。基于Neuron3150、NeuronFT5000等神经元芯片自身具备的通信及控制功能,该系列产品亦称为LonWorks通信控制模块。LON3150IM系列LonWorks模块可根据用户自身的智能节点控制主板所提供的通信协议,作为LonWorks总线通信接口模块,完成与LON控制网络的无缝连接。

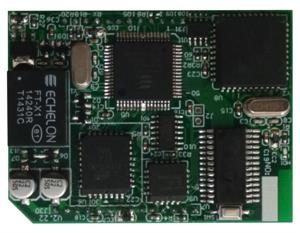

(A型) (B型) 图一 海思LON3150IM系列LonWorks模块
海思LON3150IM系列通用型LonWorks模块主要功能是向下完成用户智能节点主控板CPU串口通信信号与LonTalk协议之间的转换,向上与LON控制网络进行数据交互。从而将智能节点设备转化成真正的LonWorks节点,实现与LON控制网络无缝连接,与LON网络上的其它LON节点设备进行对等互操作。客户可根据该产品规格尺寸、接口类型,将其作为Lonworks通信控制的核心板嵌入自身的电路设计中即可实现对外的LonWorks通信功能,而无需关注LonWorks通信是如何实现的,大大地简化了产品研发。 一、海思LON3150IM系列LonWorks模块功能及特点: 1.基于国际先进的LonWorks控制网络技术,采用本模块的智能节点设备组网灵活、扩展方便、施工和维护简单; 2.提供LonWorks双绞线接口,通讯速率为78kbps,可在线编程; 3.采用Neuron 3150神经元芯片,支持64个网络变量; 4.供电电源DC5V(亦可为DC3.3V,订货时请注明); 5.LonWorks总线端通信协议为LonTalk,连接LON网络;另一端可连接用户节点设备内部TTL串口; 6.通过LonWorks网络访问用户智能节点设备 ; 7.用户智能节点设备访问LonWorks网络 ; 8.LON3150IM系列模块遵循LonWorks技术特征,由LON3150IM系列模块构成的LonWorks节点完全遵循对等、互操作; 9.更精巧的结构、多层PCB板设计,极大地节省了用户智能节点PCB空间;双排插针式接口,方便嵌入用户节点设备PCB主板。
二、海思LON3150IM系列LonWorks模块主要技术参数 1、总线端(对外)通信接口:LonWorks双绞线; 2、LonWorks总线通信波特率:78kbps/s; 3、内部通信接口:TTL串口;通信波特率达115200kbps/s; 4、产品规格尺寸:45mm*50mm*15mm

图二 海思LON3150IM系列LonWorks模块规格尺寸图
LonWorks网络技术的高可靠、高稳定、开放性、互操作、高通信速率、施工与维护便捷性等诸多优势使其成为现场总线的杰出代表。在楼宇自控、船舶控制、飞行控制、发电、列车控制、医疗装备、轨道交通、智能家居等众多行业,LonWorks技术已成为重要标准。相比跨国企业的技术垄断与装备重重的技术壁垒,国内LonWorks技术人才的严重缺乏,高端装备制造商往往采用的是RS232/485、CAN等在与跨国企业的竞争中十分不利。如果能有一种在国内装备制造商的现有技术基础上迅速实现LonWorks通信转化的解决方案,这将大大提高国内装备制造业的市场竞争力。
在楼宇自控、智能家居、交通控制、飞行控制、能源监管、工业自动化等诸多控制领域中,LonWorks网络技术作为最杰出的现场总线技术代表,其智能节点成为最核心的产品,也是系统成败的关键。而LonWorks智能节点的研发涉及众多的技术集成,其中,LonWorks通信是控制网络通信的关键。海思LON3150IM系列LonWorks通信控制模块正是完成这一核心功能的理想的解决方案。
