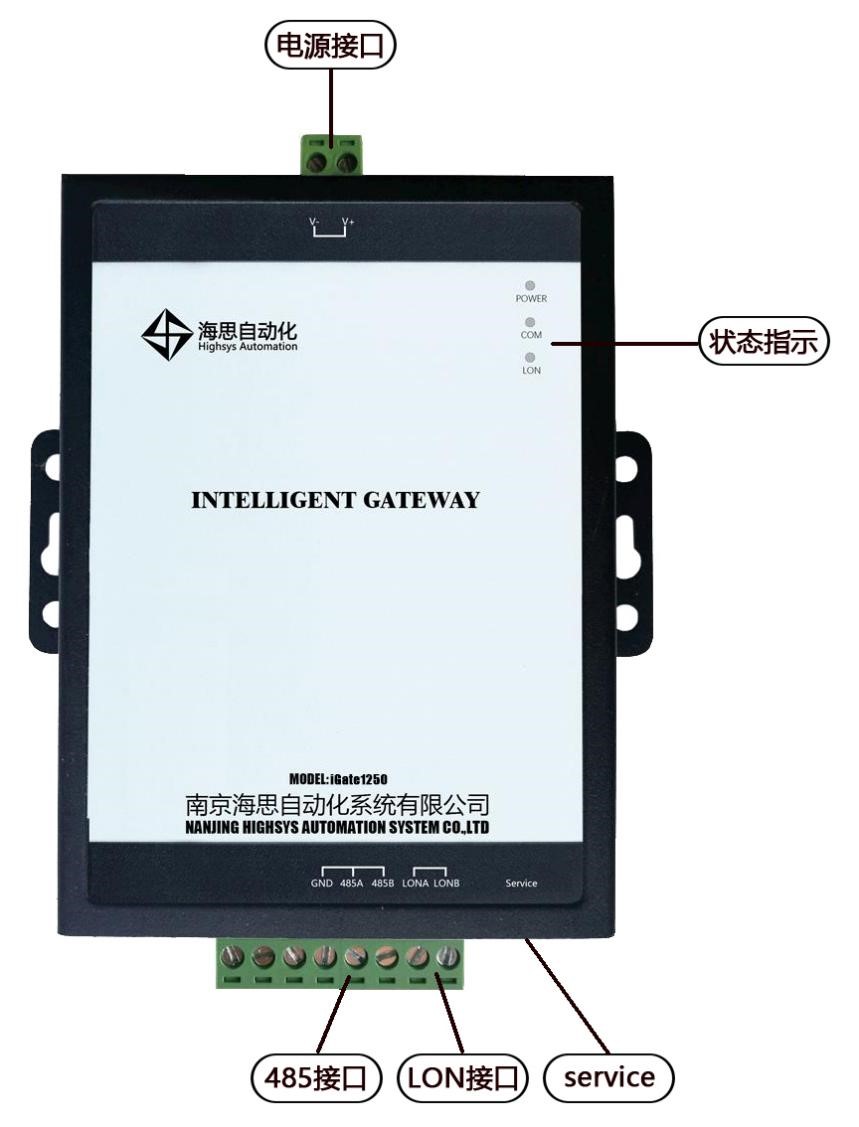

iGate1250型485转LonWorks网关(1.25M)
iGate1250型LonWorks网关是一款工业级、基于LonWorks技术的协议转换设备,完成LonTalk协议与Modbus RTU(或用户自定义协议)的转换功能,实现RS485与LonWorks总线互联互通。
主要功能
1、1路LON接口,通讯协议为LonTalk协议;
2、LON接口收发器类型:TP/XF-1250;
3、LON接口作为主站时,支持不超过63个从站,网络变量自绑定;
4、LON接口作为从站时,LonWorks网络变量不超过254个;
5、1路RS485接口,支持标准Modbus Rtu/Modbus Ascii协议;
6、支持Modbus Master/Slave工作模式;
7、支持基于RS485的特殊专用协议开发;
8、RS485接口作为主站时,可连接不超过31个从站。
技术参数

项目

参数

工作电源

DC24V

外观尺寸(长×高×厚)

125mm×92mm×40mm

LON接口

接口类型:TP/XF-1250,通讯速率:1.25Mbps/s

LON总线最大传输距离

100m

串口通讯接口

RS485

串口通讯速率(bps/s)

48009600(默认),1920038400

LON作为主站时

从站数量≦63

LON作为从站时

网络变量数量254

RS485作为主站时

从站数量≦31

壳体材质

碳钢

功耗

2W

净重(kg)(不含天线及馈线)

0.4

环境温度

-30~70

贮存温度

-35~85

安装方式

DN25导轨式

安装与使用
iGate 1250型LonWorks网关采用DN25标准导轨安装方式,由DC24V电源供电。LON总线A、B线无极性,485总线A、B须正确接线。详情请参照产品说明书。
警告:必须由专业人员按产品安装说明书正确施工,非专业人员可能造成接线错误,损坏本产品。严禁将AC220V交流电接入本产品中。
产品选型

型号

iGate1250

适用

LON主站/从站,485从站/主站
