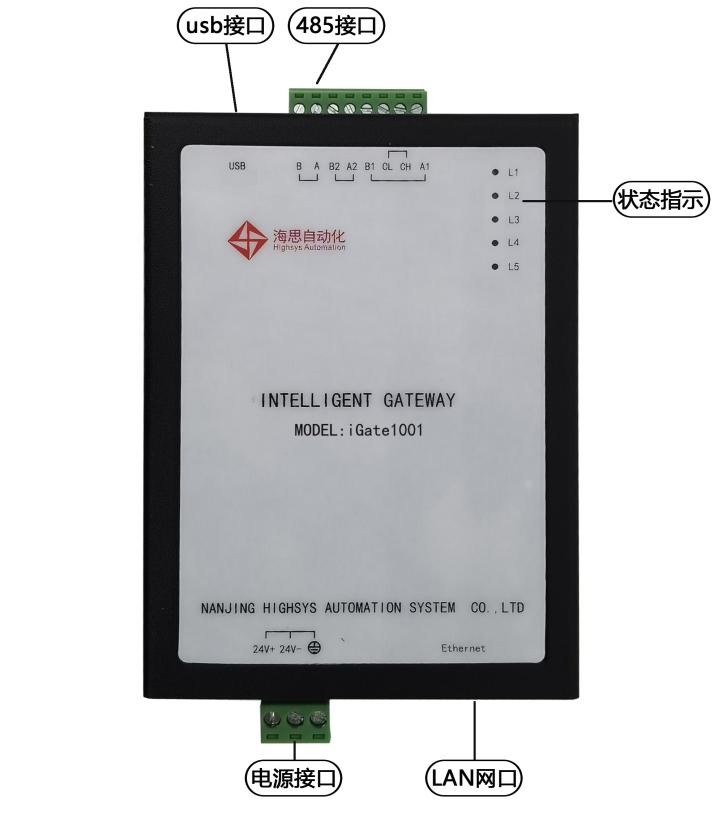

iGate1000系列485转Ethernet数据网关
iGate1000系列数据网关,专用于海思485联网温控器数据采集,采用高性能ARM处理器作为核心,将温控器Modbus RTU协议转换为Modbus TCP协议,接入局域网,实现与上位机数据通讯。
主要功能
1、下行通信接口:RS485,Modbus RTU协议;
2、1路上行通讯接口:RJ45,Modbus TCP协议;
3、10M/100M以太网自适应,网线交叉线和直通线自适应;
技术参数

项目

参数

工作电源

DC24V

外观尺寸(长×高×厚)

125mm×92mm×40mm

下行通讯接口

RS485

下行通讯速率(bps/s)

48009600(默认),1920038400

上行通讯接口

RJ45

壳体材质

碳钢

功耗

2W

净重(kg)

0.4

环境温度

-30~70

贮存温度

-35~85

安装方式

DN25导轨式

安装与使用
iGate1000系列数据网关采用DN25标准导轨安装方式,由DC24V电源供电,详情请参照产品说明书。
警告:必须由专业人员按产品安装说明书正确施工,非专业人员可能造成接线错误,损坏本产品。并严禁将AC220V交流电接入本产品中。
产品选型

型号

iGate1001

iGate1002

下行通讯接口

1RS485

2RS485

允许接入温控器(从站)数量

31

62

适用

iTC602,V602

iTC602,V602

关联产品

海思485联网温控器
