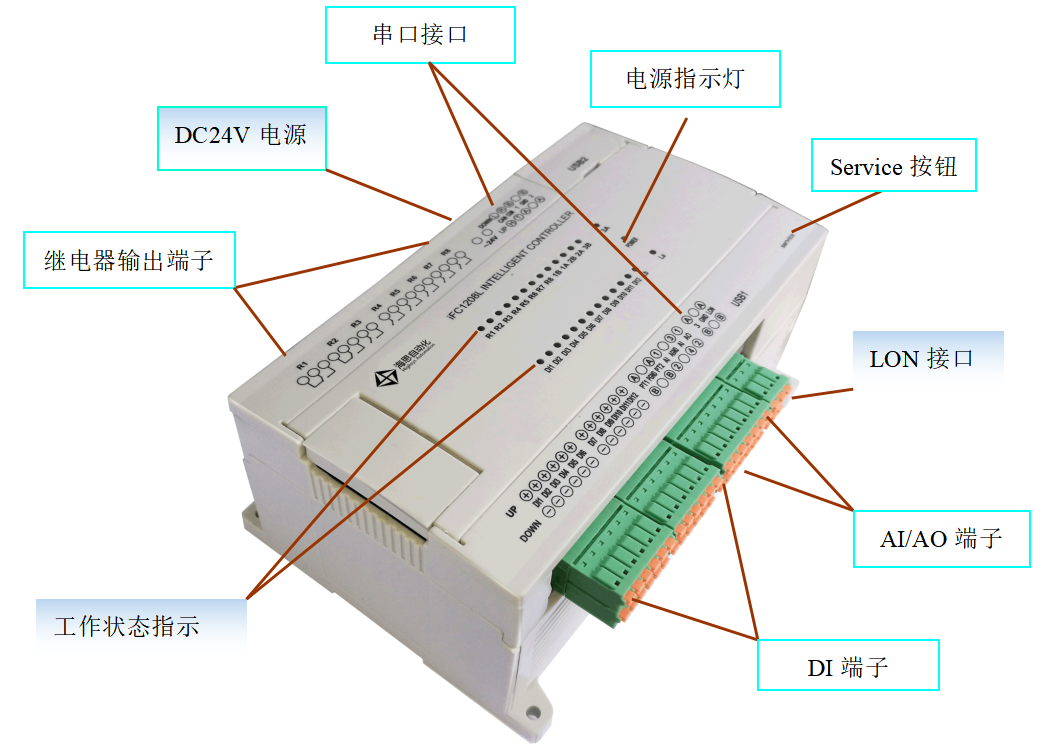

LonWorks智能控制器
iFC1208L型智能控制器是一款可互操作的、基于LonWorks技术的工业级高性能现场总线智能控制器,典型应用场合包括暖通、消防、给排水、智能家居、工业自动化领域等。
主要功能
1、LonWorks双绞线通信接口,符合LonWorks应用标准,支持254个网络变量;
2、提供LonWorks双绞线多种收发器接口类型,通讯速率为78kbps,通讯协议为LonTalk协议;
3、既可独立运行,也可接入LONWORKS FTX3自由拓扑通讯网络;
4、高性能32位,72MHz STM32处理器作为核心CPU;
5、大容量内存,1.5M RAM,512K Flash;
6、支持RS485、RS232、CAN等多种串口接口;
7、支持在线仿真与调试;
8、支持数据掉电保持;
9、实时时钟,轻松实现日期时间计划控制;
10、12路DI,8路继电器DO,4四路AI,2路PT100/PT1000输入,2路AO(0~10V)
11、条件控制、顺序控制、PID控制、时间表控制......
技术参数

名称

参数

工作电源

AC/DC24V

CPU

72MHz 32bit STM32 ARM

内存

SRAM1.5MB

Flash 512KB

EEPROM64KB

SD卡扩展

2G

USB接口

程序下载接口

实时时钟

内置实时时钟,掉电保持

状态指示灯

电源、运行、系统错误指示

DI

点数:12

输入电压:DC24V,光电隔离

面板配置LED指示灯

PT100/PT1000输入

点数:2

电流、电压型AI

点数:2

电流型:4~20mA

电压型:0~10V

分辨率:12

DO

点数:8

继电器输出型,其中,6路单触点,2路双触点

输出电压:AC220VDC24V

面板配置LED指示灯

芯片

FT5000

收发器

FT-X3,双绞线,支持自由拓扑

网络变量

254

Service

Service Pin按钮,Service指示灯

通讯距离

总线型:2600米,自由拓扑:500

LonWorks

LonTalk

CAN*

CAN

RS485

Modbus RTU或自定义

RS232

Modbus RTU或自定义

无线*

433MHzZigbee

编程语言

标准C语言

开发环境

Keil uVision3及以上

工作温度

-30~75

工作湿度

5%~95%,无凝结

XX

168mm×115mm×75mm

安装方式

底板安装,导轨安装

安装与使用
iFC1208L型智能控制器采用DN35标准导轨安装方式,由AC/DC24V电源供电,详情请参照产品说明书。
警告:必须由专业人员按产品安装说明书正确施工,非专业人员可能造成接线错误,损坏本产品。并严禁将AC220V交流电接入本产品中。
