LonWorks模块定制
LonWorks模块,亦称Lonworks控制模块,主要功能是向下完成用户设备主板串口通讯与LonTalk协议之间的转换,对外与LON控制网络进行数据交互。从而将用户设备转化成真正的LonWorks通讯设备,实现与LON控制网络无缝连接,与LON网络上的其它LON节点设备进行对等互操作。
主要功能
1、LON接口,通讯协议为LonTalk协议;
2、LON接口收发器类型:FT-X1/X3(兼容FTT-10A);
3、LON接口作为从站,网络变量不超过254个;
4、可支持RS485、RS232、CAN、SPI、TTL等多种通讯接口类型定制;
5、支持标准Modbus Rtu/Modbus Ascii、CAN等协议;
6、支持Modbus Master/Slave工作模式;
7、支持基于RS485的特殊专用协议开发;
技术参数

项目

参数

工作电源

3.3V5V

外观尺寸(长×高×厚)

定制

LON接口

接口类型:FT-X1/X3,通讯速率:78kbps/s

LON总线最大传输距离

2700m

串口通讯类型

RS232RS485SPI

并口通讯类型

SPITTL

工作模式

Master/Slave

LON作为主站时

从站数量≦63

LON作为从站时

网络变量数量254

与主板连接方式

插针

功耗

0.5W

环境温度

-30~70

贮存温度

-35~85

安装与使用
LonWorks模块采用插针方式嵌到用户主板上,由用户主板提供DC3.3V或DC5V供电。LON模块与用户主控制器之间的通讯方式由双方技术约定。

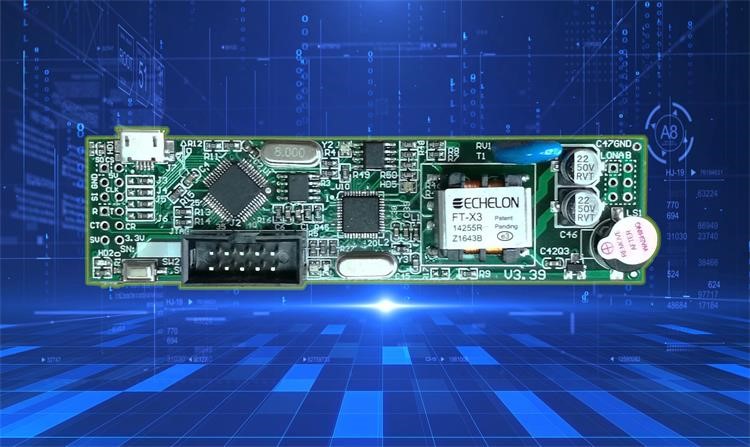

LonWorks模块示例一:

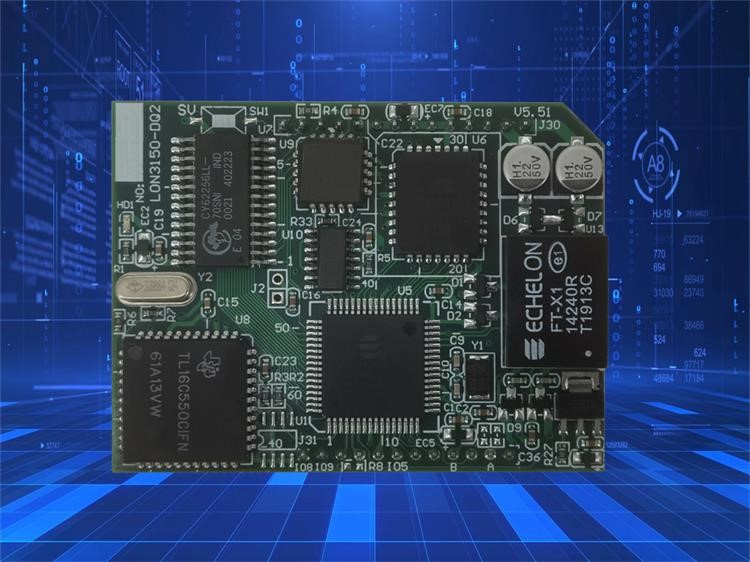

LonWorks模块示例二:
应用领域
本系列LonWorks模块可广泛应用于高铁、轨道交通、建筑、工业自动化等领域,是用户将自身设备变化为真正LON设备的理想解决方案。
产品选型

型号示例

LON3150IM

LON5000IM

LON6000IM
