关键词：无线温控器，LoRa温控器，房间温度控制，远距离通讯，信号穿透力强，LoRa网关，无线组网方案，风机盘管与地暖两用。
一、LoRa无线技术在无线温控器市场需求分析
中央空调系统末端风机盘管智能化节能运行已经成为行业的发展趋势，实现风机盘管智能化运行需要强大的通讯技术支持。同时，众多新建、改造项目中，由于种种原因，现场布线施工难以实施，各类无线通讯技术也成为构建现场无线控制网络的重要通讯手段。大型公共建筑内复杂的建筑结构，令WiFi、ZigBee等短距离通讯技术难以胜任。本文介绍海思LoRa无线温控器的技术选择及应用优势。
二、LoRa无线技术在温控器无线组网上的应用优势分析
LoRa无线通讯技术是近年出现的一种新型无线通讯技术。该技术采购无线扩频通讯技术，高达-148dB的信号接收灵敏度，433/470/868/915MHz工作频段极强的穿透及绕射能力，且不会干扰到其它设备通讯，从而极大的提升了信号在建筑内部传输距离，无障碍传输距离可达10km以上。同时，LoRa无线技术具有容错机制，提升了信号传输的可靠性及抗干扰能力。LoRa无线通讯模块的路由功能，可以在极端不利的情况下为LoRa节点设备提供数据上传、下达的通道。因此，LoRa无线技术非常适合于作为中央空调末端风机盘管控制器的无线通讯技术这类应用。当然，LoRa无线技术在远距离传输时，通讯速率往往较低，也会影响到整个控制系统的运行效率。选择合适的通讯波特率，将可在一定程序上弥补系统性能损失，使整个控制系统运行在较佳的状态。
三、海思LoRa无线温控器介绍
海思LoRa无线温控器，采用LoRa无线通讯模块，天线内置，以ARM处理器作为系统的核心，模块化电源为系统提供强劲且稳定的工作环境。高质量的输出继电器，极大改善了产品的使用寿命及无故障运行时间。宽视角大屏幕液晶显示技术，触控式按键操作与音效，提升了用户体验。海思LoRa无线温控器已成为行业领军的精品。

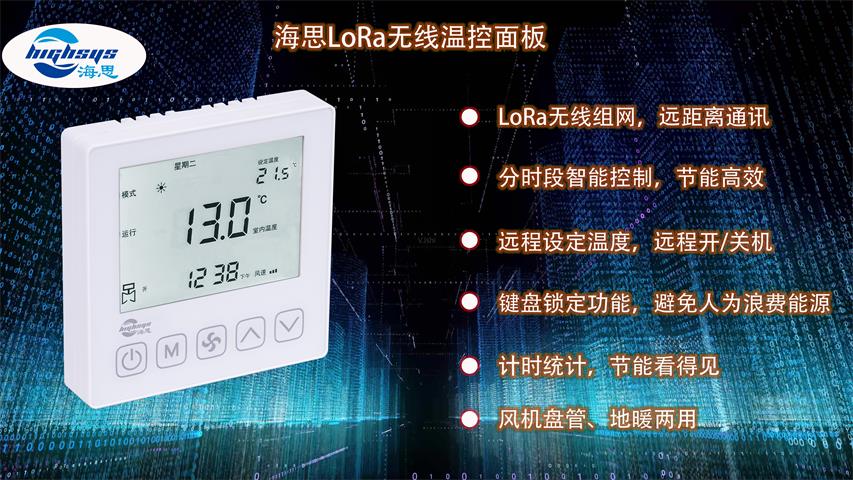

图一 iTC802系列LoRa无线温控器
毋庸讳言，无线通讯技术在建筑内部不可避免地存在信号传输距离及穿透性影响，LoRa无线通讯技术也不例外。LoRa无线扩频技术虽然具有信号接收灵敏度超高的特性，但在实际工程应用中仍然存在信号传输障碍的影响。为降低系统建设成本，不可能无限制地增设成本较高的LoRa网关，此时就需要可靠的技术手段来解决工程中的实际问题。海思LoRa无线组网技术采用了二种解决方案，其一，提供LoRa无线路由，海思LoRa无线桥接器具有强大的LoRa无线信号路由功能，且带载能力与LoRa网关相当，极大地提高了Lora无线信号覆盖面。同时，海思LoRa无线温控器内置自动路由技术，为某些局部LoRa网关信号难以覆盖的区域温控器提供了信号传输通道。
海思LoRa无线温控器有二个系列：
1、iTC802系列，采用宽视角、高品质的HTN液晶屏作为显示器，柔和的白色背光，视觉效果极佳。
2、V802系列，采用先进的VA反显型液晶屏，高对比度的显示效果且彻底消除了因背光可能造成的亮度不均及光珠形成的光斑，人机界面更加友好。
海思LoRa无线温控器适用于二管制和四管制空调水系统，水阀类型有2线和3线开/关型水阀。
四、LoRa无线网关
海思iTC802系列LoRa无线温控器通讯数据可通过iGate2000型LoRa无线网关上传到监管中心服务器，接受并执行上位机应用软件下达的指令，保障中央空调风机盘管节能运行。
海思iGate2000型LoRa无线网关与LoRa温控器之间采用Modbus协议透传方式通过无线进行数据传输，每台LoRa网关可接入99台温控器。考虑到建筑结构的复杂性和无线信号的穿透能力，以及数据通讯速率的影响，工程实践中通常连接20~25台温控器为宜。海思iGate2000型LoRa网关采用30dB以上的超高增益，提升无线信号的有效覆盖区域。海思iGate2000型LoRa网关天线出厂标配5m馈线，方便现场灵活安装。
五、LoRa无线桥接器的应用
LoRa无线扩频技术的显著特点是接收灵敏度高，信号传输距离远。不可否认的是，在建筑内部无线通讯信号仍将受制于墙体结构等诸多因素的影响。这就需要布施更多的无线通讯采集器（如网关、桥接器等），以实现通讯全覆盖。为降低系统建设成本，减少LoRa网关的数量，以更低成本的桥接器作为LoRa网关信号的延伸，使LoRa网关能管理更大范围的温控器，这是十分必要的。
LWB-1型LoRa无线桥接器具有与LoRa网关相同的无线收发性能，可作为LoRa网关无线通讯信号的路由器，起到将更远距离的温控器接入LoRa网关的作用。海思LWB-1型LoRa无线桥接器具有与海思iGate2000型LoRa网关相同的带载能力
六、LoRa无线温控器组网

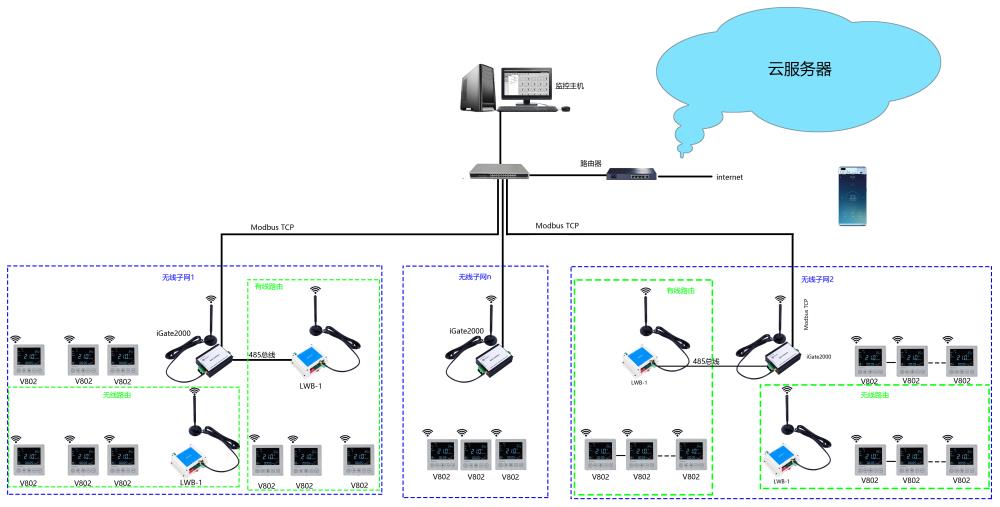

海思LoRa温控器组网技术完善，为大型公共建筑中央空调末端风机盘管智能化控制提供了理想的无线控制系统解决方案，组网结构图如下图所示：

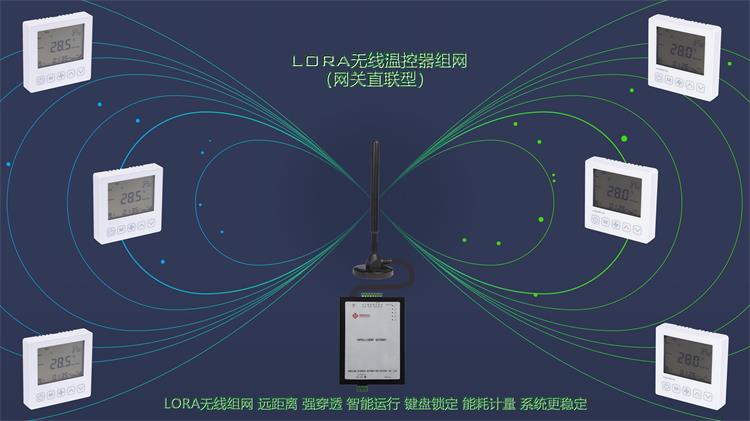

在构建现场LoRa无线子网时，以星形结构连接本机信号有效覆盖的区域内温控器及桥接器，其中，桥接器作为LoRa网关无线信号的延伸，连接LoRa网关无线信号难以覆盖到的区域内的温控器，实现上位机对所有温控器的管理与控制。同时，作为一项辅助功能，LoRa温控器本身所具有的路由功能可作为极端情况下相邻温控器的通讯路由器，从而打造更加稳定、可靠的无线控制网络系统。
