一、概述

人们常常弄不清楚LonWorks技术、Bacnet协议之间有什么不同，也就不清楚海思LonWorks产品与BACnet产品究竟分别用在哪些场合。本文详细介绍ＢＡＣｎｅｔ，给大家作个科普。

随着计算机、通信、控制和图形显示技术即４Ｃ技术的快速发展和全球对信息高速公路的大力建设，智能建筑，这个数字化、网络化和信息化的结合产物开始进入人们的视野。然而，如今智能建筑内各种控制功能变得愈发强大而复杂，致使不同厂商生产的设备使用于同一建筑物内。制定一个开放的、统一的通信协议标准，并形成即插即用的环境，就成为十分迫切需要解决的问题。这就是Bacnet协议诞生的出发点。

二、什么是ＢＡＣｎｅｔ协议

楼宇自动控制网络数据通信协议（BACnet协议）由美国供热、制冷与空调工程师协会组织的标准项目委员会１３５Ｐ于１９９５年６月正式通过制定。标准编号为ＡＮＳＩ／ＡＳＨＲＡＥ Ｓｔａｎｄａｒｄ ｌ３５－１９９５，同年１２月正式成为美国国家标准，并得到欧盟标准委员会的承认，成为欧盟标准草案。２０００年１月ＩＳＯ组织ＴＣ２０５委员会的１５个国家（中国、法国、日本、英国、美国等）的代表一致通过决议，将ＢＡＣｎｅｔ作为“委员会草案”进行广泛评议，适当修改后列为“国际标准化草案”，最后成为国际标准。

一般楼宇自控设备从功能上讲分为两部分：一部分专门处理设备的控制功能；另一部分专门处理设备的数据通信功能。而ＢＡＣｎｅｔ就是要建立一种统一的数据通信标准，使得设备可以互操作。ＢＡＣｎｅｔ协议只是规定了设备之间通信的规则，并不涉及实现细节。

ＢＡＣｎｅｔ协议模型为：

（１）所有的网络设备，除基于ＭＳ／ＴＰ协议的以外，都是完全对等的（ｐｅｅｒ ｔｏ ｐｅｅｒ）；

（２）每个设备都是一个“对象”的实体，每个对象用其“属性”描述，并提供了在网络中识别和访问设备的方法；设备相互通信是通过读／写某些设备对象的属性，以及利用协议提供的“服务”完成；

（３）设备的完善性（Ｓｏｐｈｉｓｔｉｃａｔｉｏｎ），即其实现服务请求或理解对象类型种类的能力，由设备的“一致性类别”（Ｃｏｎｆｏｒｍａｎｃｅ Ｃｌａｓｓ）所反映。

三、ＢＡＣｎｅｔ的体系结构

Bacnet建立在包含四个层次的简化分层体系结构上。这四层相当于OSI模型中的物理层、数据链路层、网络层和应用层，如图1所示。Bacnet标准定义了自己的应用层和简单的网络层。对于其数据链路层和物理层，提供了以下五种选择方案。

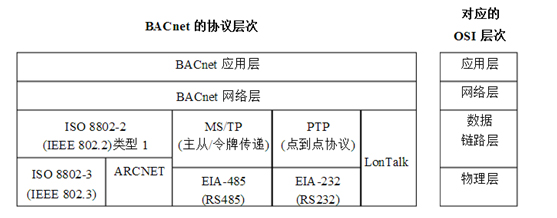

图1 BACnet的体系结构层次图

   ＢＡＣｎｅｔ协议从硬／软件实现、数据传输速率、系统兼容和网络应用等几方面考虑，目前支持五种组合类型的数据链路／物理层规范。其中主从／令牌传递（ＭＳ／ＴＰ）协议是专门针对楼宇自控设备设计的数据链路规范。ＢＡＣｎｅｔ在物理介质上，支持双绞线、同轴电缆和光缆。在拓扑结构上，支持星型和总线拓扑。

ＢＡＣｎｅｔ没有严格规定网络拓扑结构，如图２所示。其中：网段（Ｓｅｇｍｅｎｔ）是多个物理网段通过中继器（Ｒ）连接形成的段落区间；网络是多个网段通过网桥（Ｂ）连接而成的，每个网络都形成一个ＭＡＣ地址域；ＢＡＣｎｅｔ／Ｉｎｔｅｒｎｅｔ网络是将使用不同局域网技术的多个网络用路由器（ＲＴ）互联起来形成的网际网。
   在ＢＡＣｎｅｔ拓扑中设备之间只存在一条逻辑通路，无需广域网的最优路由算法；其次，ＢＡＣｎｅｔ具有单一的局部地址空间，所以ＢＡＣｎｅｔ参照ＯＳＩ模型制定了简化的网络层协议，向应用层提供不确认无连接的数据单元传送服务。每个ＢＡＣｎｅｔ设备都被一个网络号码和一个ＭＡＣ地址唯一确定。

网络层通过“路由器”实现两个或多个异类ＢＡＣｎｅｔ局域网（不同的数链层）的连接，并通过协议报文进行“路由器”的自动配置、路由表维护和拥塞控制。ＢＡＣｎｅｔ路由器与每个网络的连接处称为一个“端口”。路由表中包含端口的下列项目：（１）端口所连接网络的ＭＡＣ地址和网络号；（２）端口可到达网络的网络号列表及与这些网络的连接状态。图２中，“１／２ ＲＴ”是半路由器，由ＰＴＰ连接形成一个完整的ＢＡＣｎｅｔ路由器，即ＢＡＣｎｅｔ网际网将广域网技术向应用层屏蔽。

ＢＡＣｎｅｔ应用层即ＢＡＣｎｅｔ应用实体，通过ＡＰＩ（应用编程接口）为上层应用程序服务，并与对等应用层实体通信。应用实体由两部分组成：用户单元和应用服务单元（ＡＳＥ）。ＡＳＥ是一组特定内容的应用服务。而用户单元支持本地ＡＰＩ、保存事务处理上下文信息、产生请求ＩＤ、记录ＩＤ对应的应用服务响应、维护超时重传机制所需的计数器以及将设备行为要求映射为对象。

ＢＡＣｎｅｔ应用层提供证实和非证实两种类型的服务。ＢＡＣｎｅｔ定义了四种服务原语：请求、指示、响应和证实，它们通过应用层协议数据单元（ＡＰＤＵ）传递。由于ＢＡＣｎｅｔ建立在无连接的通信模式上，所以ＯＳＩ模型提供端到端服务的传输层部分简化功能也由应用层实现，分别为：可靠的端到端传输和差错校验；报文分段和流量控制；报文重组和序列控制。

四、ＢＡＣｎｅｔ的对象、服务和功能组

ＢＡＣｎｅｔ采用面向对象技术，借此提供一种表示楼宇自控设备的标准。在ＢＡＣｎｅｔ中，对象就是在网络设备之间传输的一组数据结构，网络设备通过读取、修改封装在应用层ＡＰＤＵ中的对象数据结构，实现互操作。ＢＡＣｎｅｔ目前定义了１８个对象，如表１所示，每个对象都必须有三个属性：对象标志符（Ｏｂｊｅｃｔ＿Ｉｄｅｎｔｉｆｉｅｒ）、对象名称（Ｏｂｊｅｃｔ＿Ｎａｍｅ）和对象类型（Ｏｂｊｅｃｔ＿Ｔｙｐｅ）。其中，对象标志符用来唯一标识对象；ＢＡＣｎｅｔ设备可以通过广播自身包含的某个对象的对象名称，与包含相关对象的设备建立联系。ＢＡＣｎｅｔ协议要求每个设备都要包含“设备对象”，通过对其属性的读取可以让网络获得设备的全部信息。
表1 BACnet对象

在ＢＡＣｎｅｔ中，把对象的方法称为服务，对象及其属性提供了对一个楼宇自控设备“网络可见信息”的抽象描述，而服务提供了如何访问和操作这些信息的命令和方法。ＢＡＣｎｅｔ设备通过在网络中传递服务请求和服务应答报文实现服务。ＢＡＣｎｅｔ定义了３５种服务，并将其划分为６个类别：

（１）报警与事件服务（Ａｌａｒｍ ａｎｄ Ｅｖｅｎｔ Ｓｅｒｖｉｃｅｓ）包含８种服务处理环境状态的变化，提供了ＢＡＣｎｅｔ设备预设的请求值改变通告、请求报警或事件状态摘要、发送报警或事件通知、收到报警通知确认等方法；

（２）文件访问服务（Ｆｉｌｅ Ａｃｃｅｓｓ Ｓｅｒｖｉｃｅｓ）包含２种服务，提供读写文件的方法，包括上／下载控制程序和数据库的能力；

（３）对象访问服务（Ｏｂｊｅｃｔ Ａｃｃｅｓｓ Ｓｅｒｖｉｃｅｓ）包含９种服务，提供了读、修改和写属性值以及增删对象的方法；

（４）远程设备管理服务（Ｒｅｍｏｔｅ Ｄｅｖｉｃｅ Ｍａｎａｇｅｍｅｎｔ Ｓｅｒｖｉｃｅｓ）包含１１种服务，提供对ＢＡＣｎｅｔ设备进行维护和故障检测的工具、方法；

（５）虚拟终端服务（Ｖｉｒｔｕａｌ Ｔｅｒｍｉｎａｌ Ｓｅｒｖｉｃｅｓ）包含３种服务，提供了一种面向字符的数据双向交换机制，使其他具有专有特性的楼宇自控设备成为一个ＢＡＣｎｅｔ虚拟终端并使ＢＡＣｎｅｔ网络能对其进行重构；

（６）网络安全服务（Ｎｅｔｗｏｒｋ Ｓｅｃｕｒｉｔｙ Ｓｅｒｖｉｃｅｓ）包含２种服务，提供对等实体验证、数据源验证、操作者验证和数据加密等功能。

ＢＡＣｎｅｔ功能组规定了实现特定控制功能所需的对象和服务的组合。ＢＡＣｎｅｔ已定义了１３个功能组，包括时钟功能组、事件响应功能组、文件功能组、虚拟终端功能组、设备通信功能组等。

五、ＢＡＣｎｅｔ设备级别和设备等级说明

在实际的楼宇自动化系统中，没有必要也不可能所有的设备都支持、包含上述所有的对象和服务。因此，ＢＡＣｎｅｔ定义了６个一致性类别（设备级别）。一致性类别的分级编号为１～６，最低级别是类别ｌ。每个类别都规定了设备要实现的最小服务子集，且包含低级别的所有服务。

为了帮助用户和工程人员确定不同ＢＡＣｎｅｔ设备之间的互操作性，需要厂商为每个设备提供标准格式文件以标识设备中己实现的ＢＡＣｎｅｔ标准的内容，即文件需包括设备符合ＢＡＣｎｅｔ等级的说明。这个文件就是ＰＩＣＳ（Ｐｒｏｔｏｃｏｌ Ｉｍｐｌｅｍｅｎｔａｔｉｏｎ Ｃｏｎｆｏｒｍａｎｃｅ Ｓｔａｔｅｍｅｎｔ），它包括：

（１）标识厂商和描述设备的基本信息；

（２）设备符合ＢＡＣｎｅｔ的级别；

（３）设备所支持的功能组；

（４）设备所支持的基于标准或专有的服务，设备启动或响应服务请求的能力；

（５）设备所支持的基于标准或专有的对象类型及其属性描述；

（６）设备支持的数据链路技术；

（７）设备支持的分段请求和响应。

六、 ＢＡＣｎｅｔ的互联网扩展

目前，ＢＡＣｎｅｔ标准使用两种技术实现与Ｉｎｔｅｒｎｅｔ的互联。第一种技术附件Ｈ中称之为“隧道”技术，并将其设备称之为分组封装／拆装设备，简称ＰＡＤ。其作用就像一个网关／路由器，这在图２中两个半路由器连接广域网形成一个完全的ＢＡＣｎｅｔ路由器有所体现。第二种技术附件Ｊ中称之为ＢＡＣｎｅｔ／ＩＰ，设备直接封装ＩＰ帧／包在ＢＡＣｎｅｔ网络和Ｉｎｔｅｒｎｅｔ上传输。

ＰＡＤ将ＢＡＣｎｅｔ报文数据封装在ＩＰ协议数据包内传输，在目的ＢＡＣｎｅｔ网络解封。因此每个连接Ｉｎｔｅｒｎｅｔ的ＢＡＣｎｅｔ网络都要配置ＰＡＤ网关／路由器。它可以是一个单独的设备，也可以是某种楼宇控制设备功能的一部分。

ＡＳＨＲＡＥ于１９９９年１月正式发布附件Ｊ并成为美国国家标准。它规范了支持ＴＣＰ／ＩＰ的设备组建ＢＡＣｎｅｔ网络的技术，并称之为ＢＡＣｎｅｔ／ＩＰ网络，简称Ｂ／ＩＰ，是一个或多个ＩＰ子网组成的集合，整体具有单独的ＢＡＣｎｅｔ网络号。ＢＡＣｎｅｔ／ＩＰ网络报文在网络层是ＩＰ包，在传输层是ＵＤＰ数据报，从而实现与Ｉｎｔｅｒｎｅｔ的ＴＣＰ／ＩＰ协议的融合。
